Джойстик управління гідророзподільником на 2 троси під вилку 3356

Джойстик управління гідророзподільником на 2 троси під вилку 3356 — механічне дистанційне керування

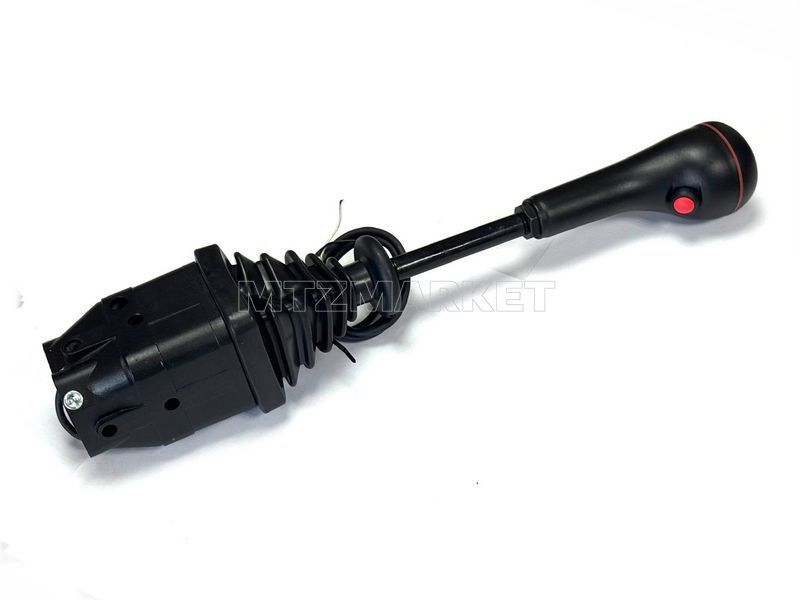

Механічний тросовий джойстик 3356 призначений для дистанційного керування двома секціями гідророзподільника. Працює в парі з двома тросами керування з кінцевою арматурою під вилку. Чотирикоординатна конструкція дозволяє одним важелем керувати двома гідравлічними функціями, що особливо зручно для фронтальних навантажувачів КУН, тракторів та іншої техніки з гідравлічним обладнанням.

Характеристики

• Модель: 3356.
• Тип: механічний тросовий джойстик.
• Кількість тросів керування: 2 шт.
• Тип приєднання тросів: під вилку.
• Кількість керованих секцій: 2.
• Керування: 4 напрямки.
• На рукоятці передбачена 1 кнопка.
• Сумісні троси: тягнуче-штовхаючої двосторонньої дії.
• Можлива довжина тросів: від 500 до 6000 мм.

Принцип роботи

Джойстик з'єднується із золотниками гідророзподільника за допомогою двох тросів дистанційного керування. При переміщенні рукоятки вперед або назад приводиться в дію одна секція розподільника. Переміщення ліворуч або праворуч керує другою секцією. Таким чином оператор отримує можливість керувати двома гідравлічними функціями одним важелем.

Застосування на КУН

При встановленні на фронтальний навантажувач КУН джойстик може керувати двома секціями гідророзподільника: одна відповідає за підйом та опускання стріли, друга — за нахил ковша. Сам джойстик можна розмістити в кабіні біля оператора, а гідророзподільник встановити окремо та з'єднати з ним тросами необхідної довжини.

Переваги

• Одночасне керування двома секціями гідророзподільника.
• Зручне керування гідравлікою безпосередньо з робочого місця оператора.
• Чотири напрямки переміщення рукоятки.
• Механічна конструкція без складної електроніки.
• Можливість використання тросів різної довжини.
• Підходить для фронтальних навантажувачів та іншого гідравлічного обладнання.

Застосування

Джойстик 3356 використовується в системах дистанційного керування гідророзподільниками на фронтальних навантажувачах КУН, тракторах МТЗ, ЮМЗ, Т-40, сільськогосподарській, комунальній та іншій спецтехніці. Для підключення необхідні 2 троси керування під вилку та відповідні механізми встановлення тросів на золотники гідророзподільника.
