Гідроциліндр Ц100Х200-3 на трактори МТЗ,ЮМЗ (вир-во ВЗТА)

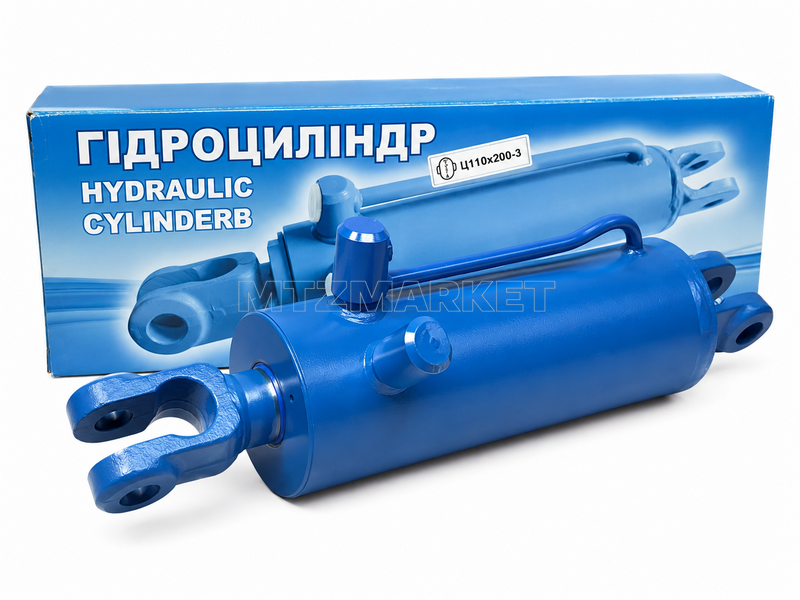

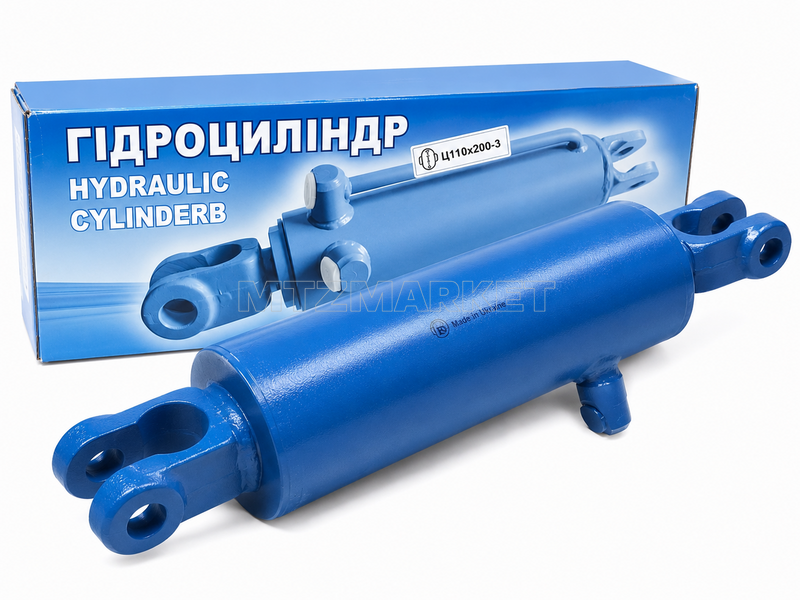

Гідроциліндр Ц100×200-3 на трактори МТЗ, ЮМЗ (вир-во ВЗТА) — гідроциліндр задньої навіски

Гідроциліндр Ц100×200-3 виробництва ВЗТА, Україна призначений для роботи в гідравлічній системі заднього навісного механізму тракторів МТЗ та ЮМЗ. Він забезпечує підйом та опускання навісного обладнання і розрахований на роботу під значними навантаженнями. Застосовується на тракторах МТЗ-50, МТЗ-80, МТЗ-82, ЮМЗ-6 та сумісних модифікаціях із відповідною конструкцією навіски. Виробник ВЗТА — Україна.

Характеристики

• Каталожний номер: Ц100×200-3.
• Тип: поршневий двосторонньої дії.
• Діаметр циліндра: 100 мм.
• Діаметр штока: 40 мм.
• Хід штока: 200 мм.
• Відстань між центрами кріплення: 515 мм.
• Діаметр кріпильних елементів: 25 мм.
• Різьба підключення гідравліки: М20×1,5.
• Номінальний робочий тиск: 16 МПа.
• Максимальний тиск: 20 МПа.
• Виробник: ВЗТА.
• Країна виробництва: Україна.

Основні розміри та параметри виконання Ц100×200-3 підтверджуються технічними описами цієї моделі.

Призначення у вузлі

Гідроциліндр встановлюється в механізмі задньої навіски трактора та перетворює тиск робочої рідини на механічне переміщення штока. Завдяки цьому виконується підйом та опускання плуга, культиватора, борони, косарки та іншого навісного обладнання. Двостороння конструкція забезпечує кероване переміщення штока в обох напрямках.

Сумісність

Гідроциліндр Ц100×200-3 застосовується на тракторах МТЗ-50, МТЗ-80, МТЗ-80.1, МТЗ-82 та їх модифікаціях, ЮМЗ-6, ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ, а також на іншій техніці з відповідним типом задньої навіски. Перед встановленням необхідно звірити каталожний номер, розташування гідравлічних виходів і кріпильні розміри.

Коли потрібна заміна

Заміна гідроциліндра може знадобитися при підтіканні робочої рідини, пошкодженні або корозії штока, втраті зусилля, появі значного люфту чи механічному пошкодженні корпусу. Справний гідроциліндр забезпечує стабільну роботу задньої навіски та надійне утримання навісного обладнання під час роботи.
